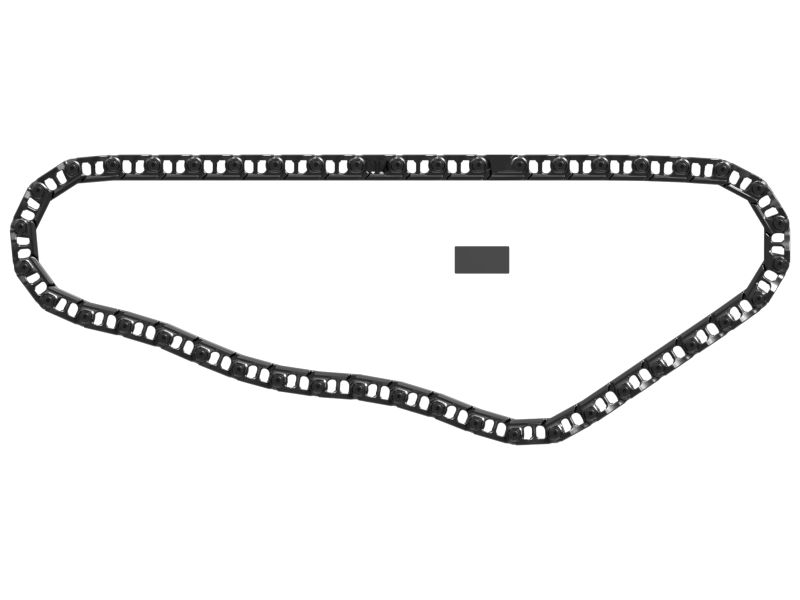

632-7012: Laufwerks-Kettenglied mit 43 Gelenken

Startseite

Cat® Link Assembly GLT4, 5 Tooth Master, 43 Sections, PPR2, SALT, 190mm Track Pitch, Wear Sensor

Marke: Cat

Produktbilder

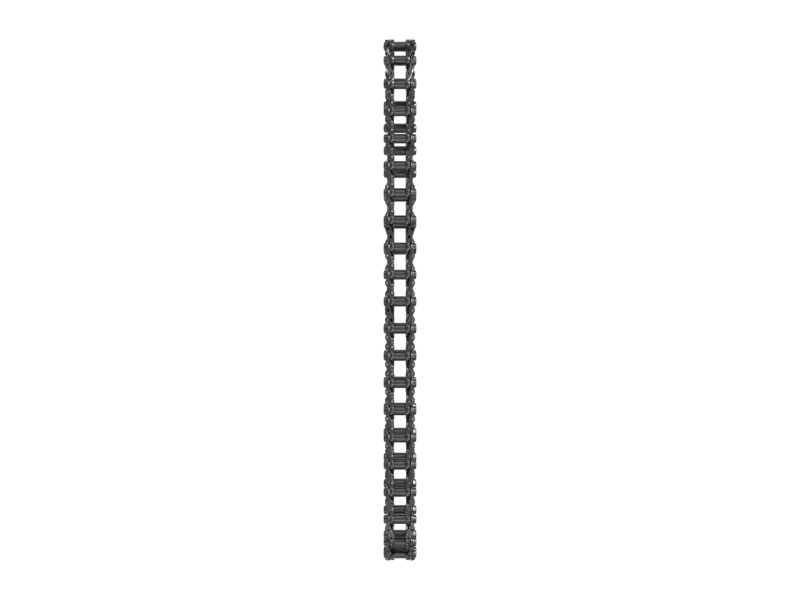

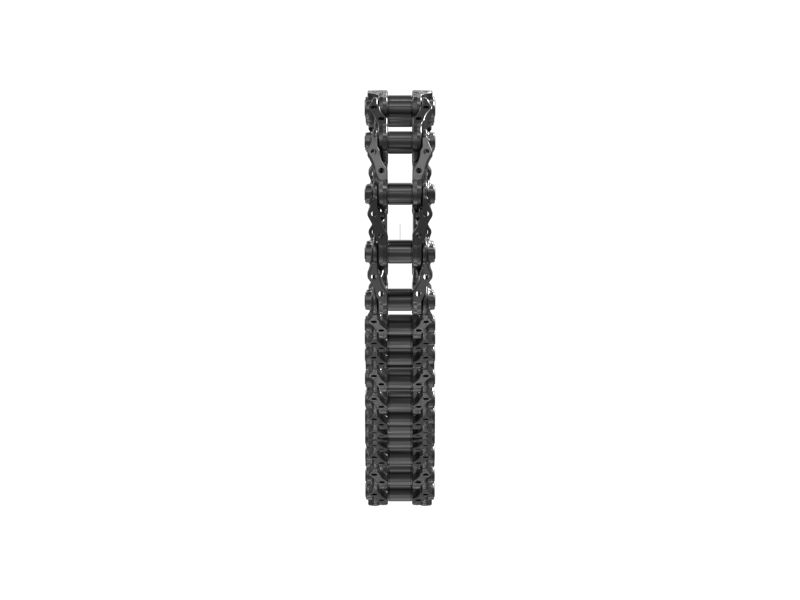

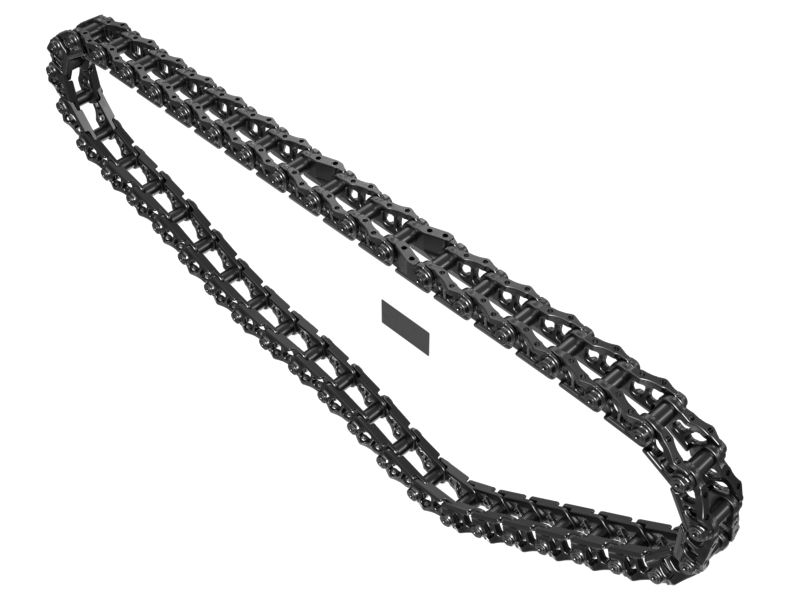

632-7012: Laufwerks-Kettenglied mit 43 Gelenken

632-7012: Laufwerks-Kettenglied mit 43 Gelenken

Cat® Link Assembly GLT4, 5 Tooth Master, 43 Sections, PPR2, SALT, 190mm Track Pitch, Wear Sensor

Marke: Cat

Kompatibel mit Ihrer Maschine?Fügen Sie Ihr Gerät hinzu, um zu sehen, ob dieses Teil passt oder ob es Reparaturmöglichkeiten gibt.

Preis prüfen

Melden Sie sich an, um Ihren Kundenpreis zu sehen

Garantieinformationen

Rückgabebestimmungen

Diagramm

Beschreibung

Technische Daten

Kompatible Modelle

Teilediagramm für 632-7012

Beschreibung für Ersatzteilnummer 632-7012

An Undercarriage Track Link is designed to provide traction, support, and maneuverability to the equipment. They serve as the foundation for the track system, distributing the equipment's weight evenly and effectively over the ground surface. By connecting with other track links, they form a continuous loop that grips the terrain, enabling the equipment to move forward, backward, and turn smoothly. Additionally, these links help absorb shocks and vibrations, enhancing the equipment's stability and operator comfort during operation.

Attributes:
• Resistant to impact and shocks.
• Resilient to extreme temperatures.
• Minimal track slippage.
• Smooth engagement with drive sprockets.

Applications:
An Undercarriage Track Link is placed underneath the chassis of the equipment, forming a continuous loop that wraps around the drive sprockets, idlers, and rollers, providing traction and stability to the equipment.

Technische Daten für Ersatzteilnummer 632-7012

Maßeinheit

Metrisch

undefined:

GLT4

undefined:

0,75

undefined:

5-Zahn-Meister

undefined:

SALZ

undefined:

Nicht zutreffend

Anzahl der Kettenabschnitte:

43,0

undefined:

0,75

undefined:

Pin Retention System:

PPR2

Track Pitch (mm):

190,0

Track Pitch (in):

7,48

Link Outside Spread (mm):

167.1

Shoe Bolt Hole Spacing A (in):

2.677

Rail To Bushing OD (mm):

Shoe Bolt Hole Spacing C (in):

6.647

Rail To Bushing OD (in):

1.496

Bushing OD (in):

2.559

Bolt Hole Diameter (mm):

20.37

Link Outside Spread (in):

6.579

Number of Sections:

Bushing OD (mm):

UC System:

HDXL

Rail To Pin Boss OD (mm):

43.4

Shoe Bolt Hole Spacing A (mm):

Shoe Bolt Hole Spacing B (mm):

120.84

Shoe Bolt Hole Spacing C (mm):

168.84

Rail To Pin Boss OD (in):

1.709

Bolt Hole Diameter (in):

0.802

Pin Length (mm):

227.2

Link Inside Spread Sprocket (mm):

80.8

Shoe Bolt Hole Spacing B (in):

4.757

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

3.181

Link Height (mm):

119

Pin Length (in):

8.945

Link Inside Spread Roller (mm):

90.8

Link Height (in):

4.685

Link Inside Spread Roller (in):

3.575

1866234 - HCL Upgrade - PDP Espot

PDP Page: PCC_PDP_Layout_V2_eSpot-5

No Targeting Validation

CTA Button

Kompatible Modelle für die Ersatzteilnummer 632-7012

KETTENDOZER

Alternative Teile vergleichen

632-7012: Laufwerks-Kettenglied mit 43 Gelenken

7,48

2.677

6.647

Cat® Link Assembly GLT4, 5 Tooth Master, 43 Sections, PPR2, SALT, 190mm Track Pitch, Wear Sensor

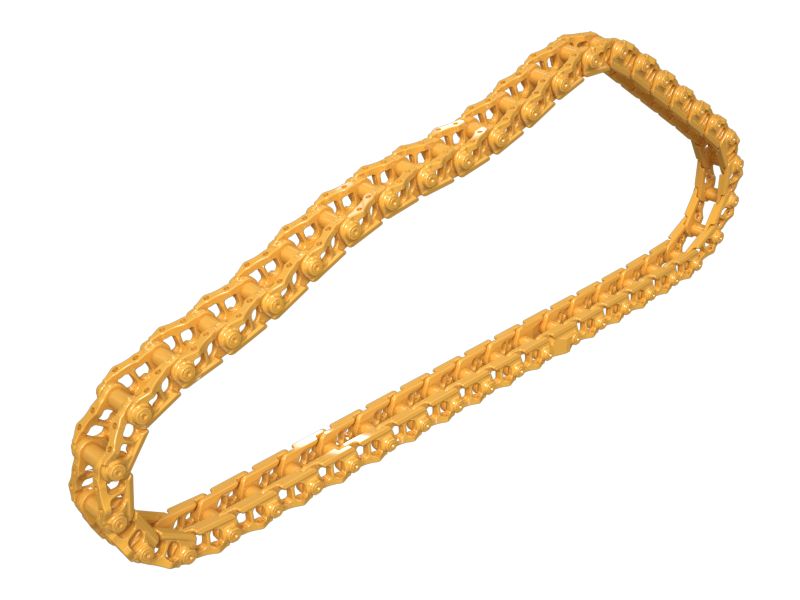

583-1407: Link Assembly

7,48

2.677

6.647

Cat® Link Assembly 5 Tooth Master, 43 Sections, PPR2, SALT, 190mm Track Pitch

Zugehörige Teile

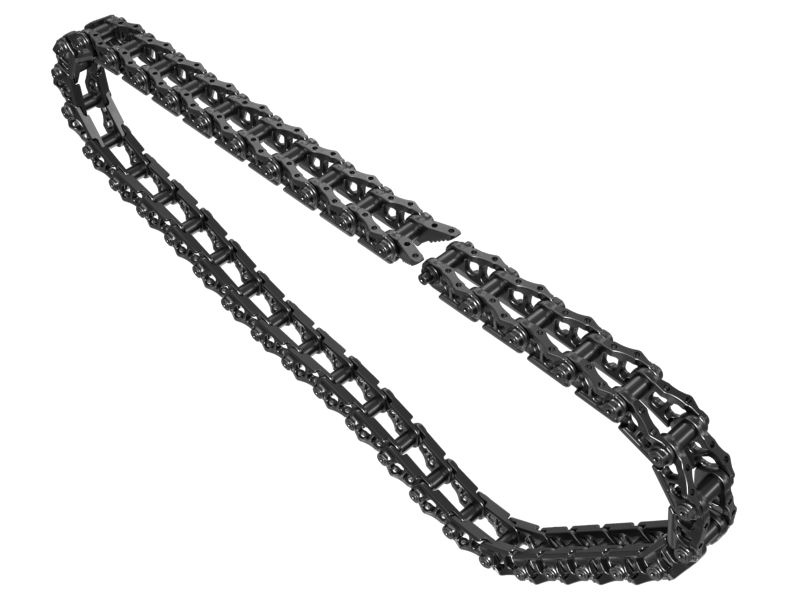

650-3500: 40 Glieder Kettenglied mit Stegbodenplatte

Cat® Link Assembly 5 Tooth Master, 40 Sections, PPR2, SALT, 190mm Track Pitch

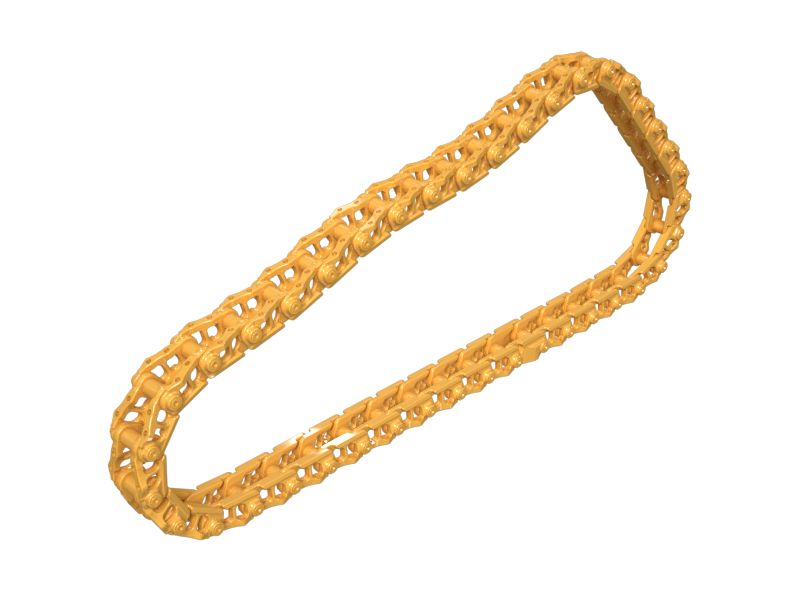

541-4629: Kettenstrang

Cat® Laufwerkskettenglied mit 40 Verbindungen, abgedichteter Schmierung und Bolzensicherung

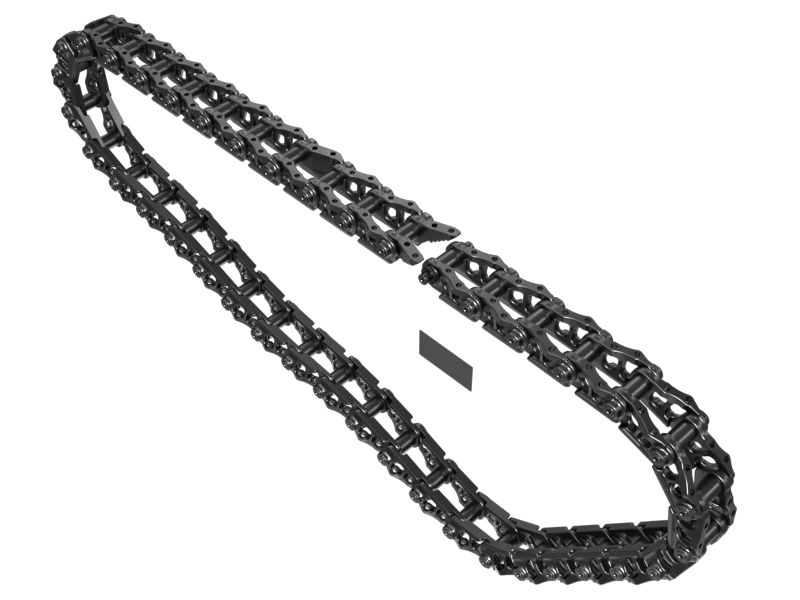

650-3505: Kettenstrang

Cat® Link Assembly 5 Tooth Master, 40 Sections, PPR2, SALT, 190mm Track Pitch, Wear Sensor

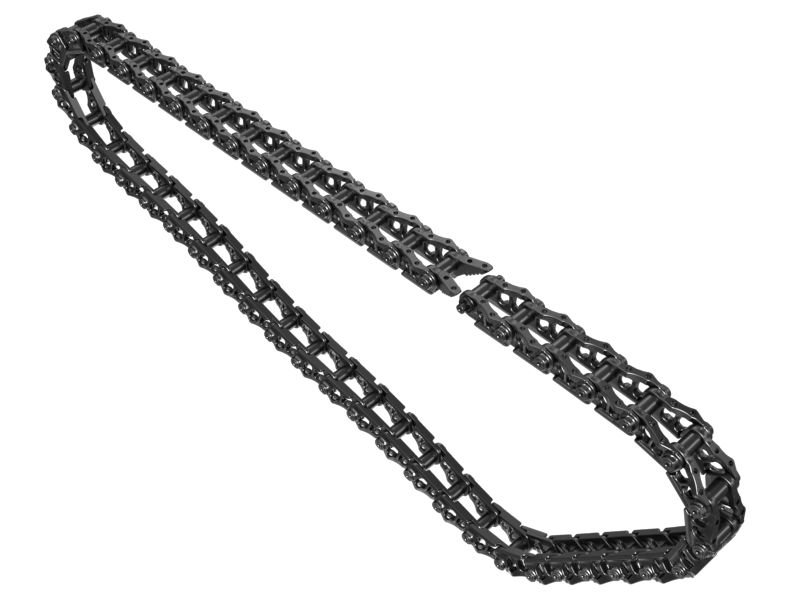

650-3504: 47 Glieder Kettenglied mit Stegbodenplatte

Cat® Link Assembly 5 Tooth Master, 47 Sections, PPR2, SALT, 190mm Track Pitch

650-3506: Kettenstrang

Cat® Link Assembly GLT4, 5 Tooth Master, 46 Sections, PPR2, SALT, 190mm Track Pitch, Wear Sensor

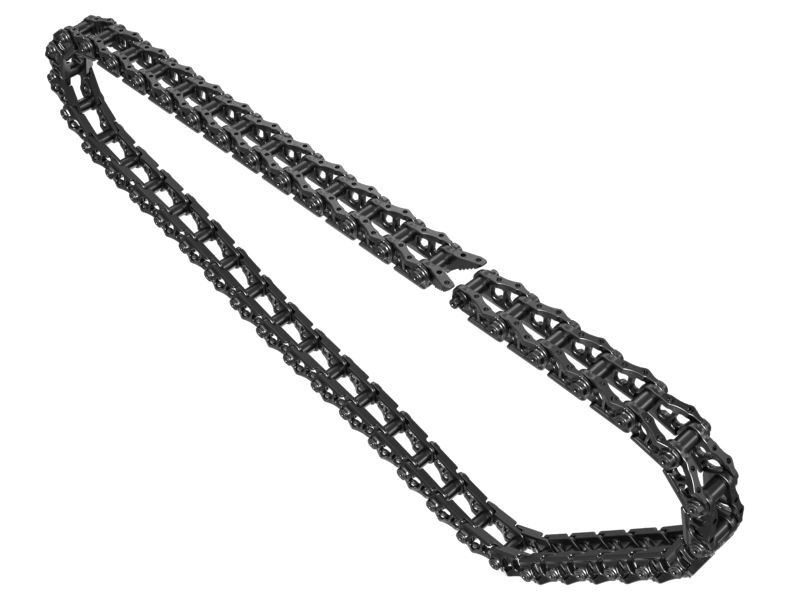

650-3503: 46 Glieder Kettenglied mit Stegbodenplatte

Cat® Link Assembly 5 Tooth Master, 46 Sections, PPR2, SALT, 190mm Track Pitch

650-3500: 40 Glieder Kettenglied mit Stegbodenplatte

541-4629: Kettenstrang

650-3505: Kettenstrang

650-3504: 47 Glieder Kettenglied mit Stegbodenplatte

650-3506: Kettenstrang

650-3503: 46 Glieder Kettenglied mit Stegbodenplatte
