605-9154: Bağlantı Grubu

Ana sayfa

Alt takım

Palet Komponentleri

Bağlantı Grupları

Cat® 40 Mafsallı Genel Hizmet Tipi Sızdırmaz ve Yağlamalı Palet (SALT) Bağlantı Grubu, Atım: 171 mm

Marka: Cat

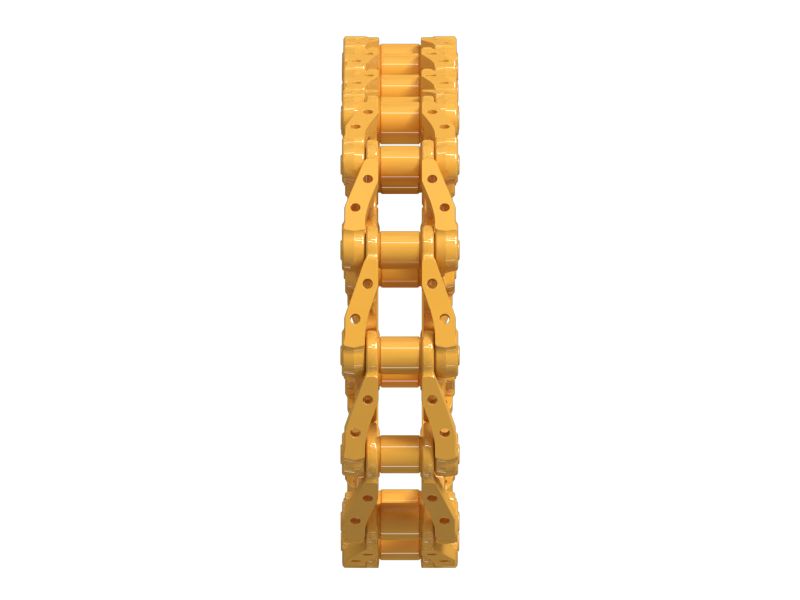

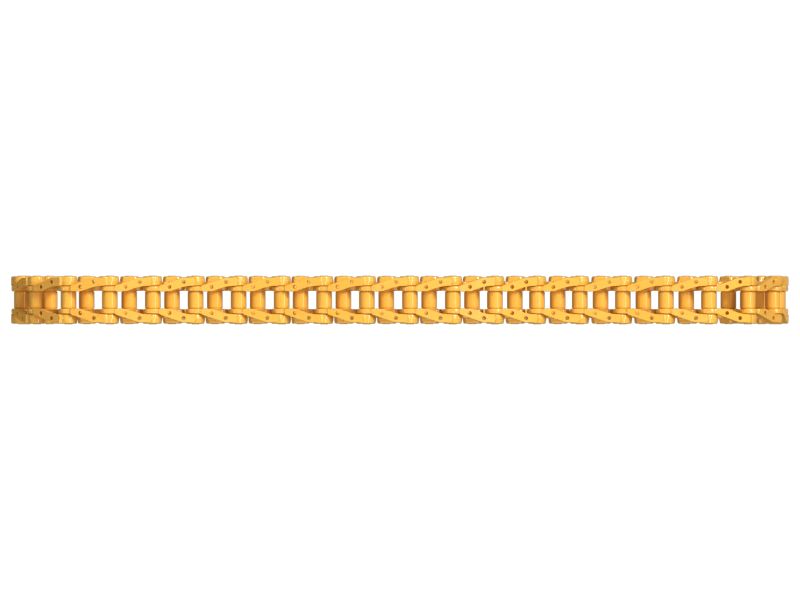

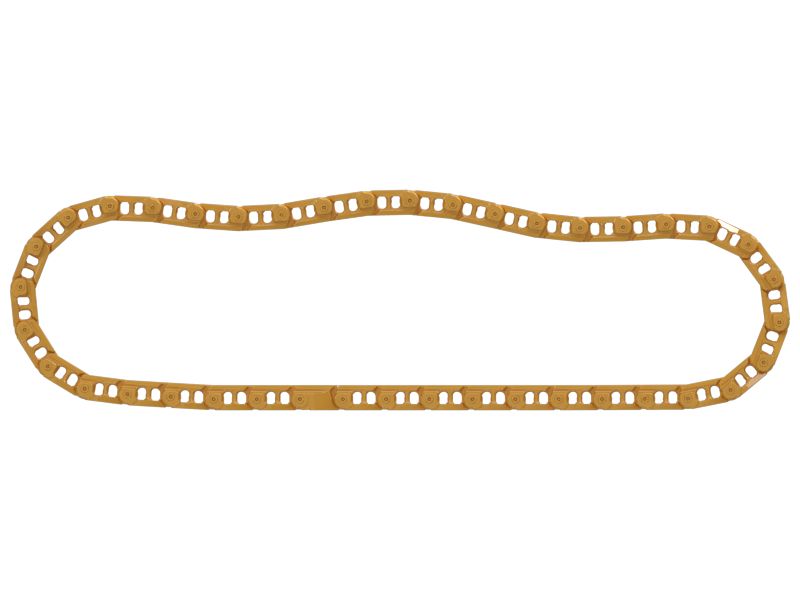

Ürün Resimleri

605-9154: Bağlantı Grubu

Cat® 40 Mafsallı Genel Hizmet Tipi Sızdırmaz ve Yağlamalı Palet (SALT) Bağlantı Grubu, Atım: 171 mm

Marka: Cat

Uygun mu yoksa onarım mı istiyorsunuz? Bu parçanın uygun veya onarım seçeneklerinin olup olmadığını görmek için ekipmanınızı ekleyin.

Fiyatı kontrol et

Müşteri fiyatlarınızı görüntülemek için oturum açın

Diyagram

Tanım

Teknik özellikler

Uyumlu Modeller

605-9154 için parça şeması

605-9154 parça numarası için teknik özellikler

Ölçü Birimleri

ABD

Metrik

Palet Adımı (mm):

171,07

Palet Bölmesi Sayısı:

40,0

Cıvata Boyutu (mm):

Belirtilmedi

Palet Adımı (inç):

6,735

Pin Retention System:

Press Fit

Link Outside Spread (mm):

138.3

Shoe Bolt Hole Spacing A (in):

2.244

Rail To Bushing OD (mm):

24.7

Shoe Bolt Hole Spacing C (in):

5.661

Rail To Bushing OD (in):

0.972

Bushing OD (in):

2.39

Bolt Hole Diameter (mm):

Link Outside Spread (in):

5.445

Number of Sections:

Bushing OD (mm):

60.7

Track Bolt Thread:

0.625

UC System:

Rail To Pin Boss OD (mm):

29.7

Shoe Bolt Hole Spacing A (mm):

Shoe Bolt Hole Spacing B (mm):

103.8

Grease Track Type:

Not Applicable

Shoe Bolt Hole Spacing C (mm):

143.8

Seal And Lube Type:

SALT

Rail To Pin Boss OD (in):

1.169

Wear Sensor:

Bolt Hole Diameter (in):

0.669

Pin Length (mm):

191.4

Link Inside Spread Sprocket (mm):

Shoe Bolt Hole Spacing B (in):

4.087

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

2.795

Link Height (mm):

Pin Length (in):

7.535

Link Inside Spread Roller (mm):

Link Height (in):

3.858

Master Bolt Thread:

0.625

Track Stiffening System:

Not Applicable

Link Inside Spread Roller (in):

3.031

Master Link Type:

5 Tooth Master

1866234 - HCL Upgrade - PDP Espot

PDP Page: PCC_PDP_Layout_V2_eSpot-5

No Targeting Validation

CTA Button

605-9154 parça numarası için Uyumlu Modeller

Bu parça için şu anda uyumluluk bilgisi yok.

Alternatif Parçaları Karşılaştır

605-9154: Bağlantı Grubu

6,735

2.244

5.661

Cat® 40 Mafsallı Genel Hizmet Tipi Sızdırmaz ve Yağlamalı Palet (SALT) Bağlantı Grubu, Atım: 171 mm

289-0270: Bağlantı Grubu

5/8

6,735

2.244

Cat® Tırnaklı Pabuç Palet Bağlantısı, ağır ekipman alt takımları için dayanıklı çekiş ve denge sağlar

653-6176: Bağlantı Grubu

717,0

6,735

2.244

Cat® Link Assembly 5 Tooth Master, 40 Sections, Press Fit, SALT, 171.07mm Track Pitch
