613-8720: Článek utěsněného a mazaného pásu (levý)

Domů

Podvozek

Komponenty pásů

Články pásů

Článek pásu Cat® na levé straně je navržen pro levou stranu stroje a umožňuje mu pohyb v terénu tím, že zajišťuje trakci a podporu

Značka: Cat

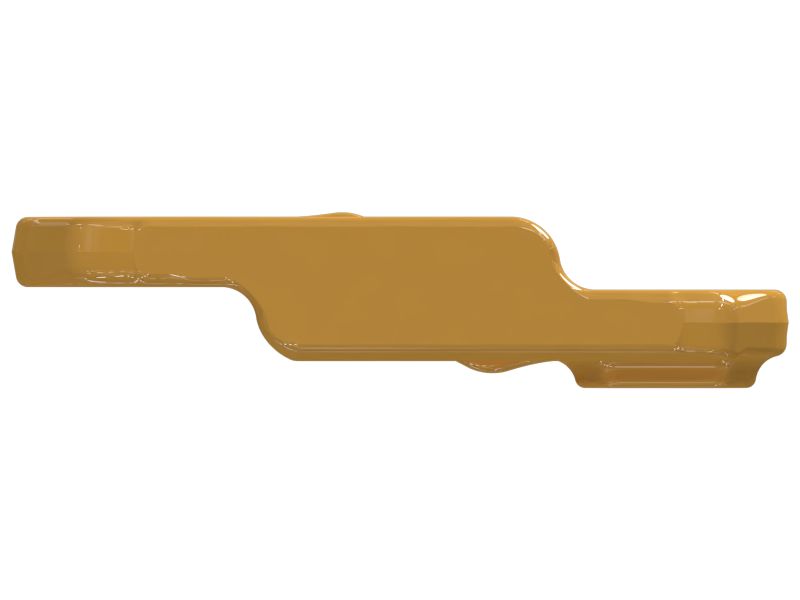

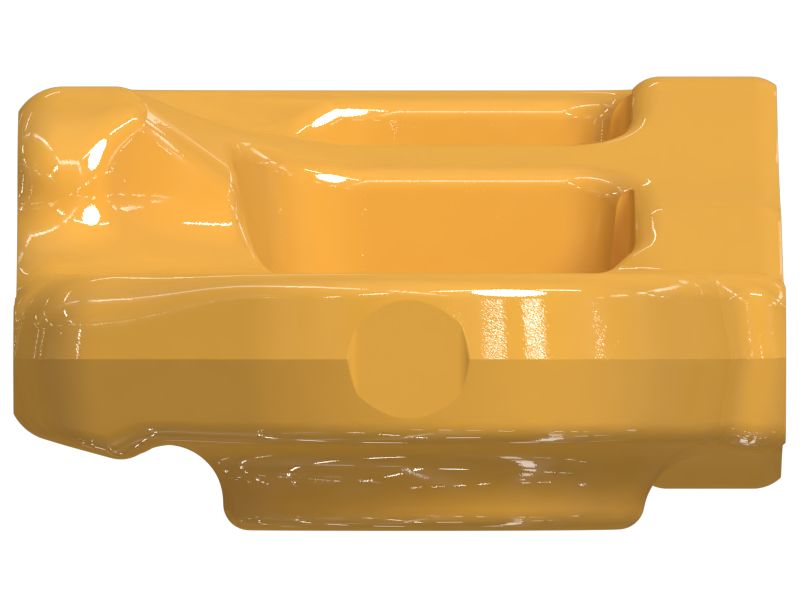

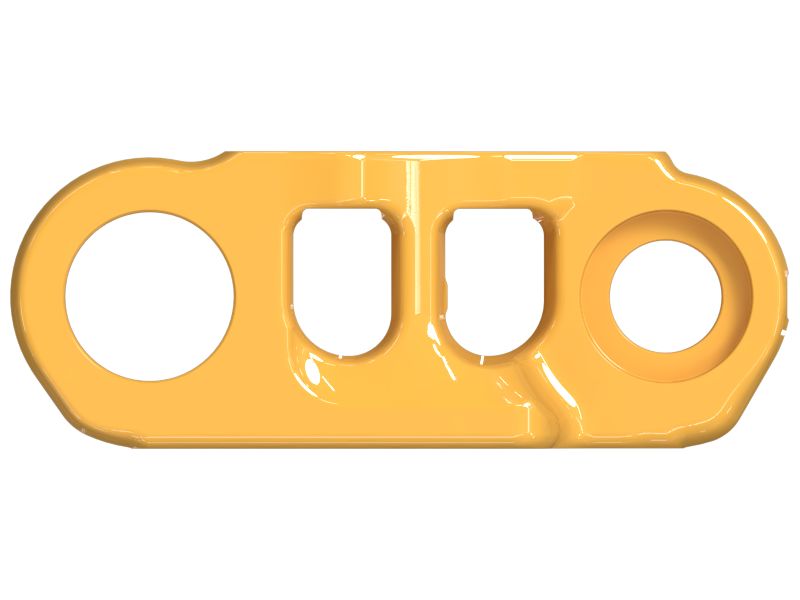

Obrázky produktů

613-8720: Článek utěsněného a mazaného pásu (levý)

613-8720: Článek utěsněného a mazaného pásu (levý)

Článek pásu Cat® na levé straně je navržen pro levou stranu stroje a umožňuje mu pohyb v terénu tím, že zajišťuje trakci a podporu

Značka: Cat

Hodí se to? Nebo hledáte opravu? Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Zkontrolovat cenu

Chcete-li zobrazit zákaznickou cenu, přihlaste se

Informace o záruce

Zásady vracení zboží

Schéma

Popis

Specifikace

Kompatibilní modely

Schéma součástí pro zařízení 613-8720

Popis součásti číslo 613-8720

Článek pásu na levé straně je určen k připojení a podepření desek pásu v pásovém podvozkovém systému a zajištění stability a trvanlivosti pásu. Tento článek nese hmotnost a poskytuje potřebné kloubové spojení pro desky pásu, aby byl umožněn plynulý a kontrolovaný pohyb stroje v náročných terénech. Konstrukce článku je navržena tak, aby odolávala velkému zatížení a neustálému tření pro dlouhodobý a spolehlivý výkon.

Atributy:
• Spojuje a podpírá desky pásu v pásovém podvozku.
• Poskytuje stabilitu a odolnost pásu.
• Odolává velkému zatížení a neustálému tření pro dlouhodobý výkon.

Aplikace:
Článek pásu na levé straně slouží k udržení stability a umožňuje kontrolovaný pohyb pásu podvozku stroje tím, že zajišťuje potřebné artikulace pro desky pásu, aby umožnil plynulý a kontrolovaný pohyb a zajistil účinnost a spolehlivost těžkých pásových strojů.

Specifikace součásti číslo 613-8720

Měrné jednotky

Americké

Metrické

Bore To Rail (in):

3.01

Track Link Crown Height (in):

Pin End Strap Thickness (mm):

48.5

Material:

Carbon Steel,Boron Steel

Pin Retention System:

Ppr2

Track Link Crown Height (mm):

Overall Height (mm):

149,5

Eyebrow Thickness (in):

UC System:

Steel Spec:

1E1201

Pin End Strap Thickness (in):

1.909

Bushing End Strap Thickness (in):

1.386

Eyebrow Thickness (mm):

Bushing End Strap Thickness (mm):

35.2

Bolt Hole Diameter (in):

1.102

Track Pin Bore Diameter (in):

2.24

Bolt Hole Diameter (mm):

Track Pitch (mm):

260,35

Rail To Pin Boss OD (mm):

39.7

Track Pitch (in):

10,25

Track Pin Bore Diameter (mm):

56.9

Rail To Pin Boss OD (in):

1.563

Bushing Bore Diameter (mm):

85.27

Overall Height (in):

5,886

Wear Sensor:

Master Bolt Thread:

M27

Bore To Rail (mm):

76.45

Bushing Bore Diameter (in):

3.357

1866234 - HCL Upgrade - PDP Espot

PDP Page: PCC_PDP_Layout_V2_eSpot-5

No Targeting Validation

CTA Button

Modely kompatibilní se součástí číslo 613-8720

RÝPADLO

374 374F 374F L
